■ ISO規格ボンネットスタイル真空ゲートバルブ寸法表
*

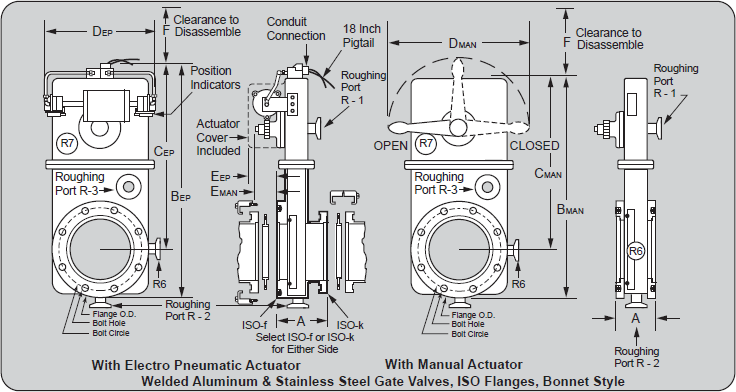

ボンネットスタイルゲートバルブ寸法表(ISO)01
*
本ページで参照される寸法サイズはミリメートルとなります。
参照図面内のラフポート(R1〜R7は取付け可能箇所)、リミットスイッチはオプションとなります。センターリングは本製品に同梱されておりません。「アルミニウム製真空ゲートバルブ200mmフランジサイズ」までのゲートシール用O-ringは製品アクチュエーター装着側(製品寸法図内左側)に装着されております。ステンレス製の全フランジサイズ、及び「アルミニウム製真空ゲートバルブ250mm、320mm、400mmフランジサイズ」では、ゲートシール用O-ringはアクチュエーター装着側とは逆側に装着されております。
*

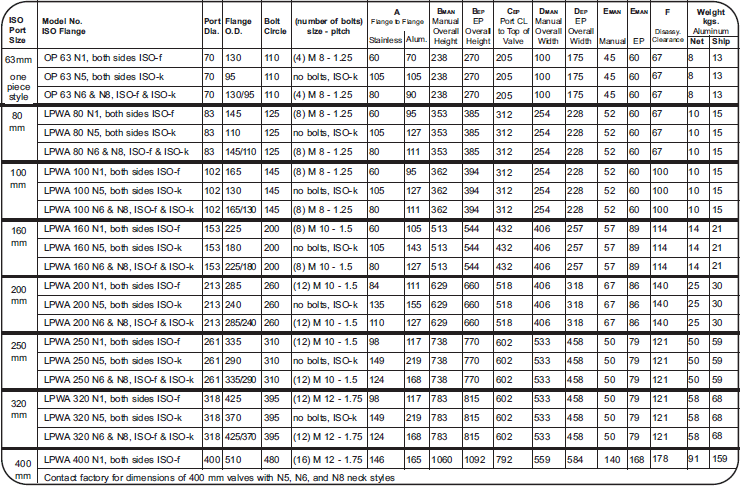

アルミニウム製ボンネットスタイル真空ゲートバルブ寸法表02
*
